無功補償元器件
無功補償元器件
產品特點：無功補償組件是由低壓電力電容器和濾波電抗器組成，轉為諧波污染配電系統的無功補償和濾波設計的
概述
無功補償組件是由低壓電力電容器和濾波電抗器組成，轉為諧波污染配電系統的無功補償和濾波設計的。電力電容器氮?dú)馓畛洌踩辣粸V波電抗器純銅繞組，功耗低，可靠性高。
主要特點
| 濾波電抗器及高性能補償電容器的組合套件 | 損耗低 |
| 抗諧波能力強 | 低噪音 |
| 線性度高，避免飽和 | 安裝方便 |
| 溫度保護 (常閉溫度觸點) | 使用壽命長 |
| 電抗器系數包含:7%、14% | 安全防爆 |
技術參數
電力電容器的電氣指標要求:
額定電壓: 480V
頻率：50HZ/60HZ
最大允許運行電壓:1.0～1.3Un
最大允許運行電流:1.3～2In
最大瞬間涌流:400ln
運行損耗:<0.2W/Kvar
測試電壓:(端子-端子)2.15 x Un,2秒
測試電壓:(端子-外殼)≤660V:3000V.10秒;>660v:6000V.10秒
平均壽命:≥160000h
環境溫度耐受能力:-50℃/ +70℃;
最大外殼溫度:85℃
防護等級:IP20
相對濕度:95%
海拔:≤4000m
冷卻方式:自然風冷
電力電抗器的電氣指標要求:
工作電壓：230V～690V
額定頻率：50HZ/60HZ
絕緣等級：Class H（180℃）
耐壓等級：AC4000V/1min
溫升：45K
溫度保護：+120℃過熱斷開
最大電流允許值：2In
電感誤差：±3%
線性度：1.8倍額定電流下，L>0.97
電抗率：7%，14%
澆注方式：真空浸漬H級
防護等級：IP00
運行溫度：-20℃～65℃
海拔：≤4000m
冷卻方式：自然風冷
產品尺寸

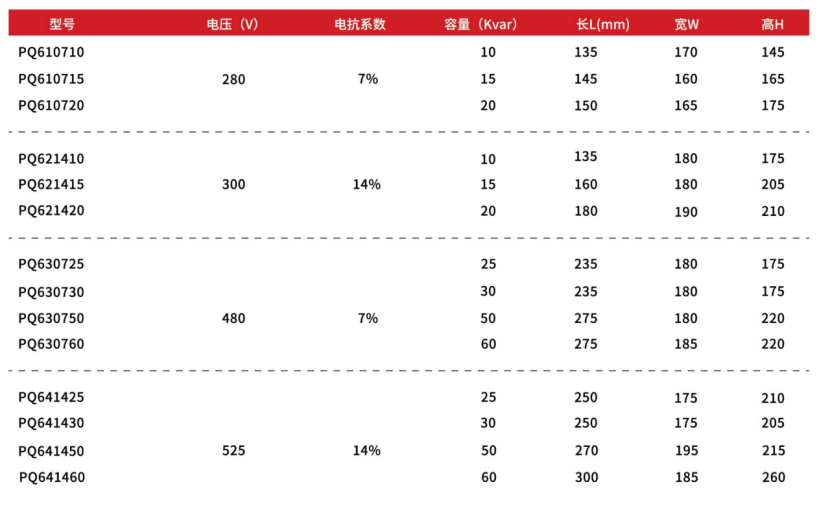

型號介紹
